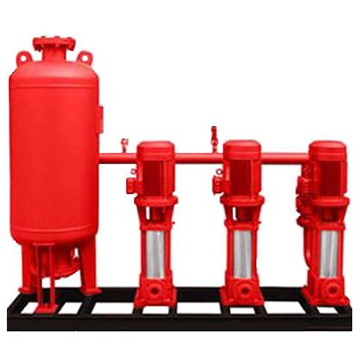

消防增壓穩定給水設備
發布時間：2018,09,15
瀏覽量：7723
產品概述
由氣壓罐、水泵、控制柜、控制儀表、管道附件等組成的，其泵身由電機和泵兩部分組成。消防增壓系列是水泵行業參照國家建筑標準設計圖集98S205等設計、制造的消防專用的增壓穩壓設備。
泵結構包括泵體、葉輪、泵蓋、機械密封等部件，泵和電機同軸。泵的軸向力由葉輪設平衡環來進行平衡。泵進、出口在同一水平軸線上，且口徑規格相同。泵設有安裝底座，便于安裝，增加泵運行的穩定性。
特點編輯
增壓泵泵密封采用機械密封，具有密封可靠，無泄漏的特點。通常用于為消防管網末端增壓的給水設備。
一、隔膜罐一次充氣持久使用，能防止水質污染。
二、設備占地小投資省，自動運行。
三、故障保護，故障自動切換。
產品用途編輯
1）為保證消防泵組時刻處于待命狀態，滿足消防設備應急滅火之用。
2）主要用于石油化工、天然氣、電廠、紡織棉麻、碼頭、航空、倉儲、高層建筑等行業的消防供水。
3）泡沫滅火系統，亦可用于水上船舶、海上油輪和消防艦船等場合。
4）可用于直接抽取市政管網水源作消防供水的場合。
5）可用于生活、消防合用一套給水設備的場合。
6）可用于對消防供水壓力、對消防巡檢及其他方面有特殊要求的場合。
分類編輯
1）設備按供消防給水系統分:
a.消火栓給水系統消防增壓穩壓給水設備
b.自動噴水滅火系統消防增壓穩壓給水設備
c.消火栓和自動噴水滅火系統合用消防增壓穩壓給水設備
2）設備按安裝位置分為:
a.上置式消防增壓穩壓給水設備
b.下置式消防噴淋栓增壓穩壓給水設備
3）設備按氣壓罐設置分為:
a.立式罐消防增壓穩壓給水設備
b.臥式罐消防增壓穩壓給水設備
c.補氣式消防增壓穩壓給水設備
d.膠囊式消防增壓穩壓給水設備
設計選用要點編輯
1） 氣壓水罐的制造單位應持有壓力容器制造許可證或注冊書，并具備健全的質量管理體系和制度。
2）設備的外購配套件須有產品合格證并經入場檢驗合格后方可使用。設備的氣壓水罐、水泵機組、電器元件等構成部件，應在檢驗合格后方可組裝使用。在使用現場組裝的設備，可在現場檢驗整機性能。
3）應持有有關部門簽發的生產許可證。
4）設備整體結構、水管路、氣管路及電器線路的布置應合理，應留有安裝維修空間便于操作。
5）設備配套使用的外購件及材料等均應選用符合國家標準(行業標準)的產品。
6）水泵機組的結構要求:
a.穩壓泵應設備用泵，其工作能力應與工作泵相同。
b.每臺穩壓泵應設獨立的吸水管。
c.水泵引水方式應采用自灌式。
7)消火栓給水系統的氣壓罐儲水容積不小于300L；自動噴水滅火系統的氣壓罐儲水容積不小于150L；消火栓及自動噴水滅火系統合用的氣壓罐儲水容積不小于450L；
8）消火設備至少配備主泵與輔泵穩壓水泵兩臺（一用一備）。
施工、安裝要點編輯
1）消防增壓穩壓給水設備的氣壓罐，其容積、氣壓、水位及工作壓力應符合國家標準和建筑消防設計要求。
2）消防增壓穩壓給水設備上的安全閥、壓力表等的安裝應符合產品使用說明書的要求。
3）消防增壓穩壓給水設備安裝位置、進水管及出水管方向應符合設計要求；安裝時其四周應設檢修通道，其寬度不應小于0.7m，消防氣壓給水設備頂部至樓板或梁底的距離不得小于1.0m。
4）設備到現場須拆箱清點。安裝就位須找平、灌漿。管路連接與電控接線須對照圖紙，核對無誤。
5）設備安裝完后，須對設備調試與試運轉。包括水泵的啟?？刂疲鱾€閥門的開關，以及設備清洗、充水后的試運轉。
產品標準編輯
《固定消防給水設備的性能要求和試驗方法第1部分:消防氣壓給水設備》GA 30.1-2002
產品優勢編輯
1）起動方式：該設備具有自動、手動、遠距離消防聯動三種控制方式，設備可就地啟動緊急消防按鈕啟動，也可由消防中心遠距離啟動。變頻柜設有消防起停信號接口，設備接到消防信號，立即進入消防恒壓供水狀態，一臺泵故障或流量不夠時，可自動變頻動另起一臺泵。消防信號解除，立即恢復至平時消防穩壓狀態。為防止自動變頻萬一故障，系統還設有手動工頻啟動功能。
2）穩壓功能：變頻柜在自動模式無消防信號時，設備處于變頻穩壓工作狀態，由壓力表采集管網水壓限信號，當管網水壓降至穩壓下限時，消防泵變頻運行，向消防管網補水，當管網水壓達到穩壓上限時，消防泵停止運行，此時由氣壓罐向管網補水穩壓。
3）自動換泵功能：消防主泵具有周期輪換運行功能，換泵周期由變頻柜程序設定，一般設定為24小時。若設備檢測到某臺泵故障時，立即切換到另一臺泵穩壓運行，并報警顯示。
4）自動(手動)巡檢功能：雖然平時消防泵自動換泵穩壓運行，但對水泵定期巡檢還是十分必要，以防偶然因素導致水泵長期不運轉而“銹死”。巡檢周期為及巡檢運行時間由程序設定。巡檢時若水泵故障，系統可自動報警。
5 ）智能消防功能：因火災或管網漏水嚴重，在無消防信號情況下，設備自動進入消防高恒壓供水狀態，并報警。
7）多種保護及故障報警功能：系統具有斷相、過負荷、接地、欠壓等保護及報警功能。
8）控制接口：系統設有水位接口，用于缺水報警指示。另外還設有與消防中心相聯的聯動、反饋接口，實現遠距離自動啟動和泵運行狀況反饋。根據要求可提供標準的RS485通訊接口，便于遠程監控。
9）可配備雙電源切換裝置，當主電發生故障時，可自動切換備用電源。
